Створення нового XML-файлу з геодезичних даних

Цей посібник демонструє найпоширеніший сценарій роботи інженера-землевпорядника: створення обмінного XML-файлу на основі даних, отриманих у результаті польових геодезичних вимірів.

Процес складається з кількох логічних кроків: підготовка вихідних даних, створення "каркасу" XML-файлу та послідовне наповнення його геометрією та атрибутами.

Крок 1: Підготовка вихідних даних

З даних геодезичної зйомки створіть полігональний та лінійний шари, які містять полігони з межами ділянки, її частин (угіддя, оренда тощо) та лінії суміжників.

Крок 2: Створення "каркасу" XML-файлу

1. Виберіть полігон ділянки на карті за допомогою інструмента "Виділити об'єкти".

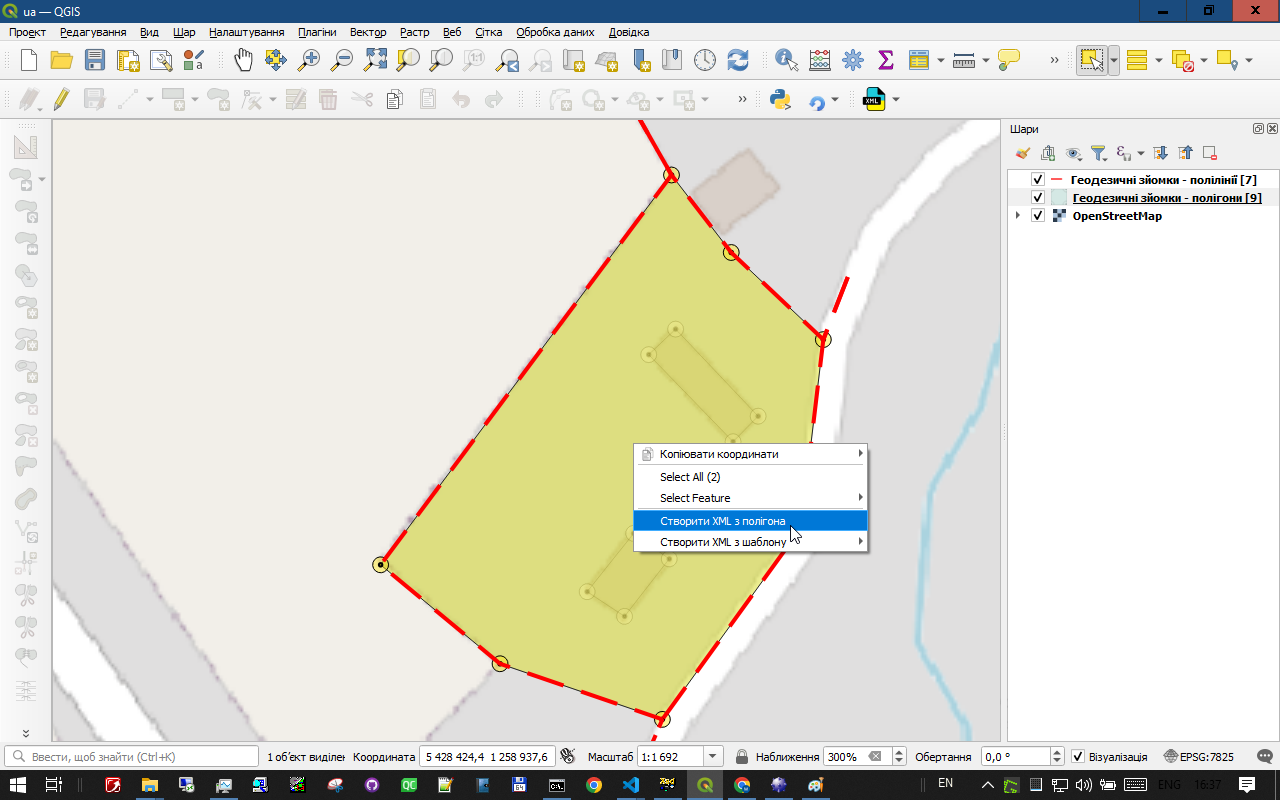

2. Клацніть на ньому правою кнопкою миші та в контекстному меню виберіть Створити XML з полігона. (Якщо у Вас вже є збережені шаблони xml, можна буде Створити XML з шаблона.)

Плагін автоматично виконає низку важливих дій:

• Визначить точки повороту межі ділянки.
• Створить з них полілінії, які складають полігон ділянки.
• Пронумерує вузли (точки) та лінії межі за годинниковою стрілкою.
• Створить відповідні розділи дерева XML, головні з яких:
  • Координати вузлів
  • Полілінії
  • Кадастрова зона
  • Кадастровий квартал
  • Ділянка та відповідні шари на карті.

Крок 3: Додавання угідь та інших об'єктів

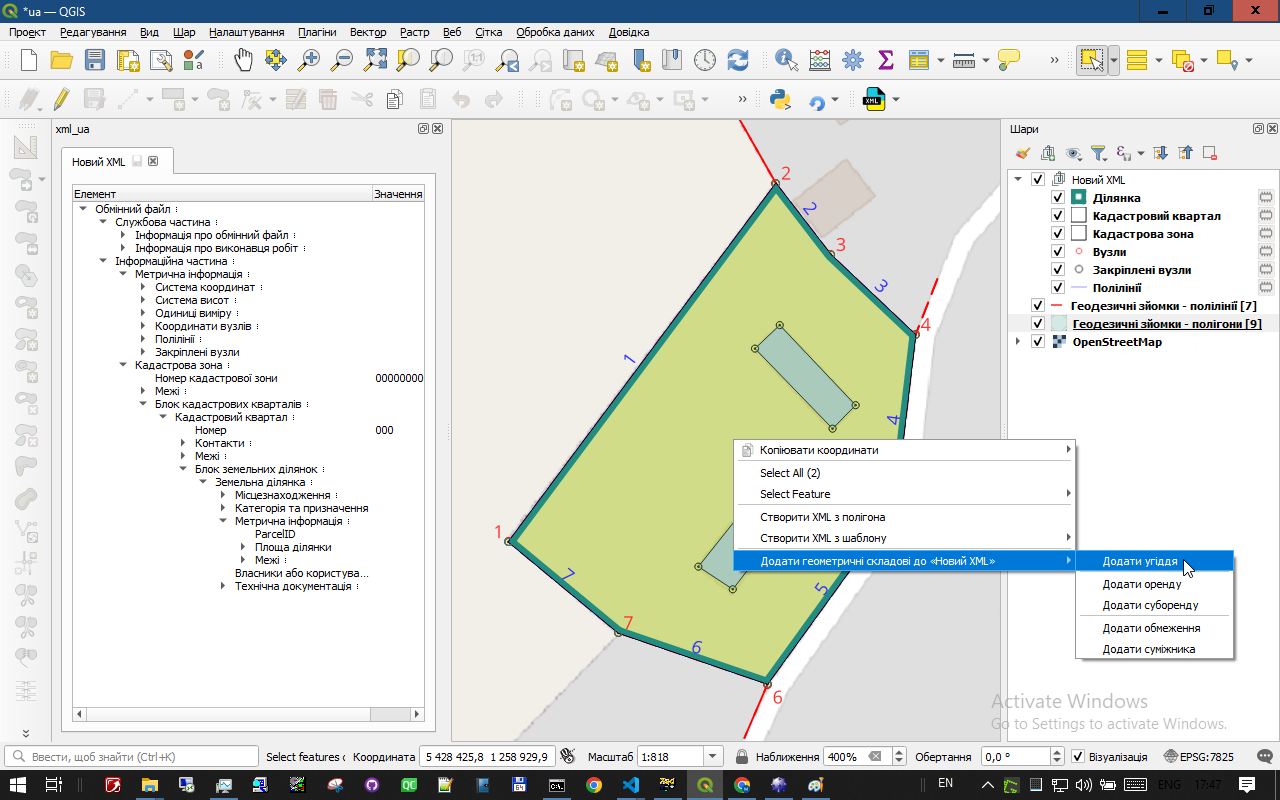

1. На Кроці 2 ми вже задали назву нового XML-файлу. Тепер, коли виберемо полігон, з якого треба буде створити угіддя, його назва з'явиться у контекстному меню: Додати геометричні складові до "Новий XML" -> Додати угіддя

1. Плагін запропонує вибрати з класифікатира код класифікації угіддя, додасть відповідний шар на карту та створить розділ Блок угідь та Угіддя у дереві XML.

2. Оренда, Суборенда, Обмеження, Суміжники додаються, за потреби, аналогічно

Крок 4: Заповнення атрибутивних даних

Після того, як вся геометрія додана, вам залишається пройтися по дереву XML у вікні плагіна додати (за необхідності) та заповнити текстові поля: інформацію про власника, замовника, виконавця, номери суміжних ділянок тощо.
